Пневмогидравлический заклепочник FAR RAC 83/AX для вытяжных заклепок

18 980,00 13 810,00грн

Пневмогидравлический заклепочник FAR RAC 83/AX для вытяжных заклепок - Информация

Пневмогидравлический заклепочник FAR RAC83/AX предназначен для установки вытжных заклепкок диаметрами только от 2,4 мм до 4,0 мм все виды материалов и 4,8 алюминий/сталь.

Заклепочник имеет подсос воздуха для втягивания в сборник стержней после установки заклепки.

Габариты инструмента FAR RAC83/AX:

FAR RAC83/AX-gabarity

Преимущества:

 - высокая производительность при малых размерах;
 - втягивание отработанного гвоздика в контейнер для сбора стержней;

 - отдельные кнопки для установки и всасывания;

  - простота в эксплуатации;
 - низкий уровень шума;
 - низкие требования по техническому обслуживанию;
 - эргономичная ручка;
 - низкое значение переданных колебаний
  - петля для подвешивания инструмента;
 - надежность проверена на практике.

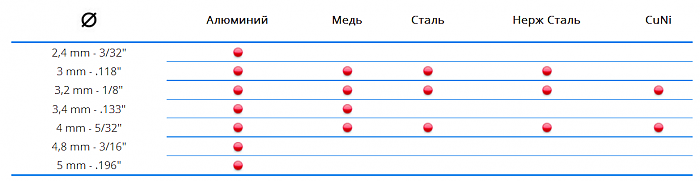

Диапазон применения:

diapazon-primenenija-far-rac-83/ax

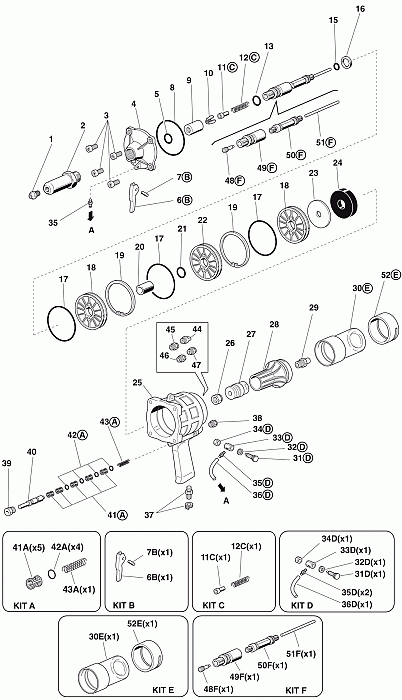

Деталировка FAR RAC-83/AX:

FAR-RAC-83-AX-detalizacija


ПозицияКодОписаниеКол-во
01717003Насадка для заклёпок диаметром 4,8 Ал.1
02710513Патрон1
03710670Винт TCCE M6 x 12 UNI 59314
04710961Крышка1
05710420Уплотнительное кольцо OR 2101
06B710536Кнопка1
07B710537Эластичный штырь контактного разъема ø 4 x 12 UNI 68731
08710294Уплотнительное кольцо OR 1501
09710431Конус для зажимов1
10710011Зажимы3
11C710544Распорная втулка1
12C710515Возвратная пружина1
13710102Уплотнительное кольцо OR 1131
15710427Уплотнительное кольцо OR 0131
16710426Шайба1
17710335Уплотнительное кольцо OR 8443
18710443Поршень2
19710295Стопорное кольцо 78 UNI 74372
20710542Распорная втулка1
21710444Уплотнительное кольцо OR 2111
22710442Поршень1
23710243Диск амортизатор1
24710422Амортизатор1
25710543Корпус инструмента1
26710302Гайка M 12 UNI 74741
27710963фитинг1
28710818фитинг1
29710838фитинг1
30E710819Приёмник хвостов заклёпок1
31D712274POMELLO CHIUSURA1
32D710525Зажимное кольцо1
33D712273Корпус аспирационной системы1
34D710523Гайка M 8 x 11
35D710184фитинг M 52
36D710964Труба Rilsan ø 6 x 4 x 651
37710173Соед. фрезерован. гайки 1/4"1
38710219Глушитель 1 SEP 1/8"1
39710538Зажимное кольцо1
40710539Челнок1
41A710188Кожух5
42A710187Уплотнительное кольцо OR 1094
43A710540Пружина1
44710438Крюк балансир1
45717002Насадка для заклёпок диаметром 41
46717001Насадка для заклёпок диаметром от 2,5 до 3,41
47717006Насадка для заклёпок диаметром 2,41
48F710834Втулка1
49F710957Держатель патрона1
50F710958Вал1
51F710962Удлин. Оси1
52E711136Эжектор1
KITA740188Комплект решетчатого кожуха
КодОписаниеКол-во
710188Кожух5
710187Уплотнительное кольцо OR 1094
710540Пружина1
KITB740536Кнопка
КодОписаниеКол-во
710536Кнопка1
710537Эластичный штырь контактного разъема ø 4 x 12 UNI 68731
KITC740544Комплект распорной втулки
КодОписаниеКол-во
710544Распорная втулка1
710515Возвратная пружина1
KITD742273Комплект корпуса аспирационной системы
КодОписаниеКол-во
712274POMELLO CHIUSURA1
710525Зажимное кольцо1
712273Корпус аспирационной системы1
710523Гайка M 8 x 11
710184фитинг M 52
710964Труба Rilsan ø 6 x 4 x 651
KITE740819Приёмник сердечников заклёпок
КодОписаниеКол-во
710819Приёмник хвостов заклёпок1
711136Эжектор1
KITF740957Кит Держатель патрона
КодОписаниеКол-во
710834Втулка1
710957Держатель патрона1
710958Вал1
710962Удлин. Оси1


Пневмогидравлический заклепочник FAR RAC 83/AX для вытяжных заклепок - Характеристики

  • Тип:

    FAR RAC 83/AX

  • Вес:

    1.74

  • Мощность:

    5.372 кН / 6 бар

  • Максимальное давление:

    7 бар

  • Рабочий ход:

    8 мм

  • Усилие:

    5.372

  • Высота:

    200

  • Длина:

    360

  • Потребление воздуха за 1 заклепки (с подсосом):

    2.2

  • Уровень МПУ акустического давления:

    <94 дБ (А)

  • Вибрации (ISO / FDIS 8662-11) AHW:

    <3,3 м / с ²
